對於(yu) 西門子MM4變頻器我們(men) 已經連續講了三期，您可以關(guan) 注天拓四方公眾(zhong) 號bjttsf2013，然後點擊資訊中心——曆史消息，搜索劉師傅講堂。上一期我們(men) 分享了西門子MM4變頻器I/O板模擬量口的檢測方法和注意事項，今天我們(men) 再聊聊I/O板485通信口的檢測。


西門子MM4的485通信口可以通過西門子的USS通信協議，以通信方式構成一個(ge) 控製變頻器的網絡，最多可以控製32台變頻器，變頻器地址從(cong) 0到31，分別對應32台變頻器。

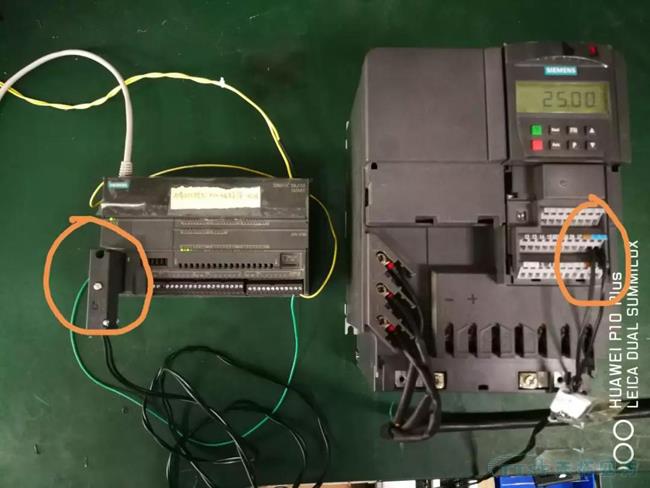

下麵是連接後的接線照片，是一個(ge) S7-200和MM430的連接照片，紅圈內(nei) 是各自的485口接線。

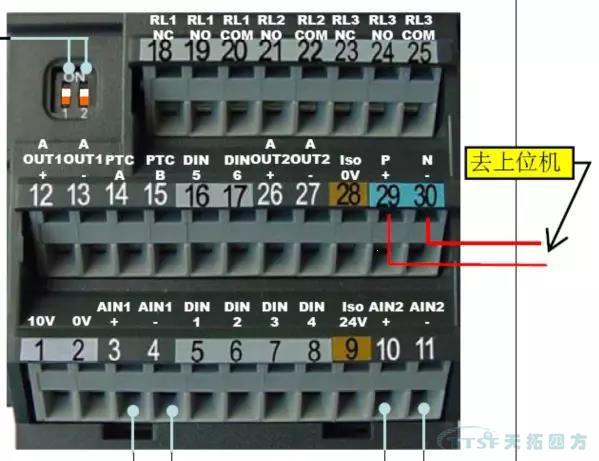

下圖為(wei) I/O板上485口的端子位，端子29是P+，端子30是N-

變頻器在上電後，I/O板的29端子和30端子對2端子應該測量出電壓，一個(ge) 2.8V左右，另一個(ge) 2V左右。如果電壓異常，那就直接送修，沒有繼續檢測的必要了，如果上麵測量基本正常，就可以繼續檢測。

西門子USS通信協議支持多電機控製，最多可控製32台電機，為(wei) 了正確識別所要控製的變頻器，協議規定每個(ge) 變頻器要設定一個(ge) 唯一的不重複的地址，同時還要在變頻器設置一些和通信有關(guan) 的參數，具體(ti) 如下：

P700 =5 [命令源，決(jue) 定哪種方式控製變頻器，選5是用USS方式控製變頻器]
P1000=5  [給定源，控製數據的來源選擇方式，選5是用USS方式選擇]
P2010=6 [USS通信的波特率，選6對應的是9600波特
P2011=11 [被控製變頻器的地址，選11對應本變頻器的唯一控製地址]

注意：上麵這4個(ge) 參數是USS通信變頻器側(ce) 必須填寫(xie) 的參數，否則通信會(hui) 失敗。

實際上最終變頻器的485口通過PLC控製使變頻器真正運行了，才能放心。

下一期我們(men) 編製一個(ge) 小的通信測試程序，通過一個(ge) PLC來啟動變頻器，並講解如何在變頻器的控製麵板中觀察PLC輸送的信息，歡迎有需求的夥(huo) 伴共同探討。
