前言：西門子產(chan) 品眾(zhong) 多，應用十分廣泛，但是麵對種類繁多的說明書(shu) ，大家可能沒有時間深入閱讀。天拓四方作為(wei) 西門子核心合作夥(huo) 伴，在平時的項目實施中總結出了大量的產(chan) 品應用經驗。為(wei) 了方便分享，我們(men) 定期整理使用心得，在微信公眾(zhong) 號中不斷呈現給各位。如果您有任何問題，歡迎通過公眾(zhong) 號聯係我們(men) ，在解答中一起交流、學習(xi) 產(chan) 品及技術的使用。

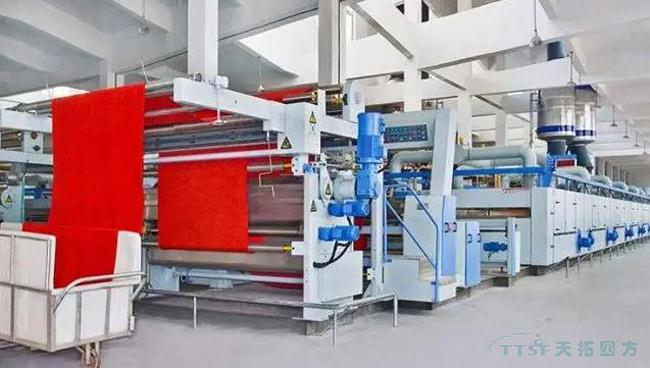

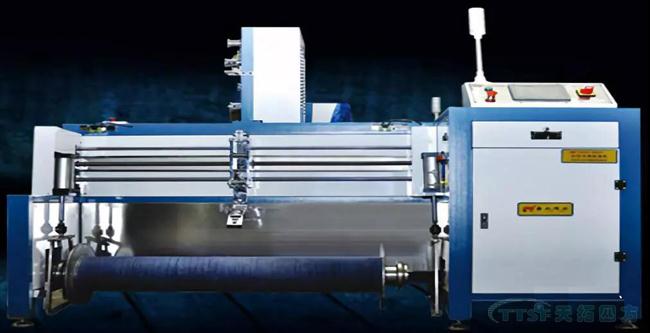

紡織布帶收卷機是一款輔助紡織布帶染整的設備。該機采用等螺距的滾珠絲(si) 杆來左右等距勻速送料，從(cong) 而在收卷過程中形成恒定等距的收卷效果，並采用張力控製來按需調控送料與(yu) 卷取間的布帶張力。

設備通過張力控製，調整送料步進與(yu) 變頻滾筒的速度，使其按一定的張力要求進行調節控製，以便能夠按照染缸染整收卷內(nei) 鬆外緊的技術要求，然後通過控製絲(si) 杆的步進電機控製布帶纏繞的節距，使其在染缸內(nei) 不爆開，染整後無色差。本機用於(yu) 紡織製成的條狀布帶及縫合後的拉鏈碼莊等，在染整前進行收卷。

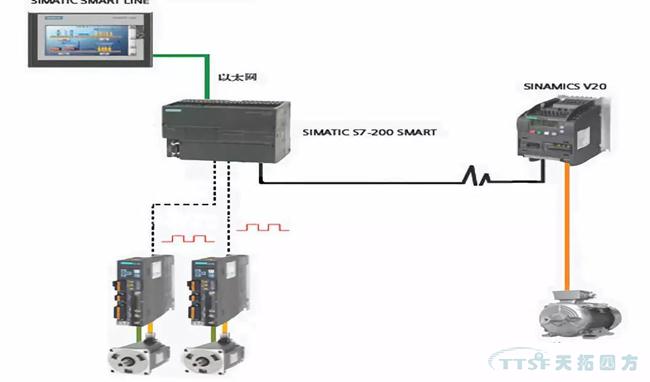

由天拓四方設計的控製係統係統分為(wei) 兩(liang) 個(ge) 部分：邏輯控製、運動控製。
邏輯控製由PLC完成，主要負責限位開關(guan) 、麵板按鈕等；以及數字量的輸出，如氣缸電磁閥的通斷、指示燈、安燈、蜂鳴器等；模擬量信號的采集，如張力長安器；模擬量的輸出：變頻電機的轉速等。
運動控製由步進控製、V20變頻器執行。通過步進控製器的細分，使驅動電路不但可以提高工作平台的運動平穩性，而且可以有效地提高工作平台的定位精度。在運動控製器輸出的脈衝(chong) 頻率允許的情況下，盡可能將步進電機驅動器的細分數合理化，以提高運動平台的運動平穩性。

●  S7-200smart掃描速率更快，基本指令執行時間可達 0.15 μs，能應對繁瑣的程序邏輯；
●  CPU 模塊本體(ti) 最多集成3 路高速脈衝(chong) 輸出，頻率高達100 kHz，支持PWM/PTO輸出方式以及多種運動模式，可自由設置運動包絡。配以方便易用的向導設置功能，快速實現設備調速、定位等功能；
●  存儲(chu) 區可設置為(wei) 永久保存，大電容隻用來支撐時鍾；
●  SIMATIC S7-200 SMART 可編程控製器，SIMATIC SMART LINE 觸摸屏和SINAMICSV20 變頻器完美整合，為(wei) OEM 客戶帶來高性價(jia) 比的小型自動化解決(jue) 方案，滿足客戶對於(yu) 人機交互、控製、驅動等功能的全方位需求。

設備自投用以來，提升染整一次合格率，根據染缸內(nei) 的流體(ti) 力學，滿足卷取平整均勻且內(nei) 鬆外緊的要求。根據等螺距的滾珠絲(si) 杆來左右等距勻速送料且控製卷取平整均勻，並張力控製按需調控送料與(yu) 卷取間的布帶張力從(cong) 而控製卷取時內(nei) 鬆外緊，即卷取內(nei) 層時的張力小於(yu) 外層的張力，一次性提升染整合格率。
如果您對產(chan) 品有任何問題，歡迎在下麵留言，我們(men) 將第一時間與(yu) 您聯係。下期，我們(men) 將繼續分享西門子中的產(chan) 品應用，敬請期待！
