我們(men) 知道變頻器由主回路和控製回路組成，主回路是電機運行電流通過的通道，如進線整流器，直流母線，IGBT模組，等等。

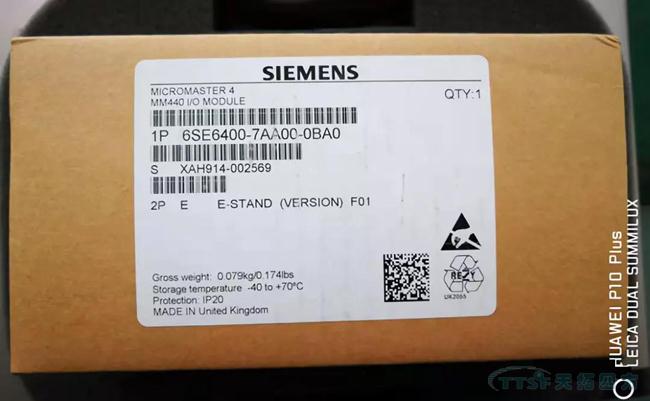

而控製回路是啟動停止變頻器，變頻器和外部信息交流的部分。西門子變頻器是通過它的I/O板，來完成和CPU主板和外部信息的雙向控製和交流。I/O板的原包裝實物見下圖。

打開原包裝後的實物

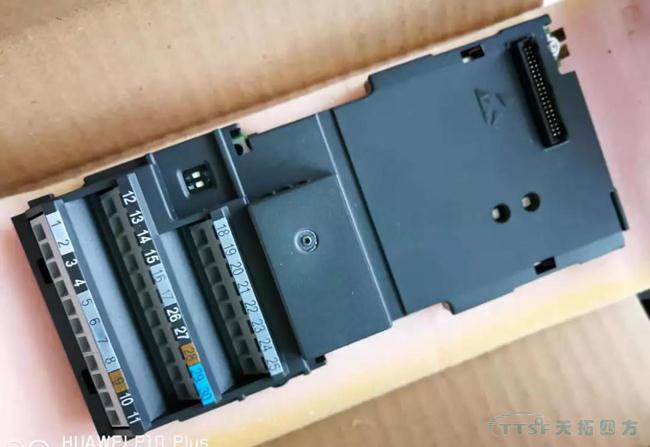

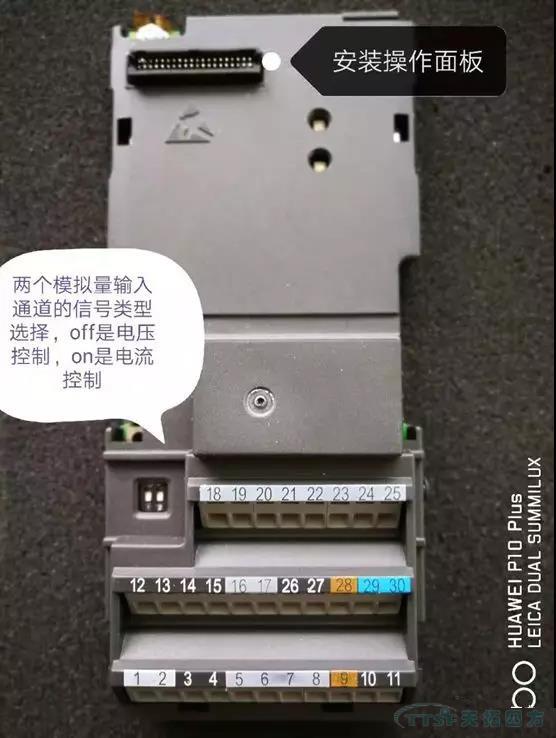

I/O板上部的長插座是安裝附加模塊例如，編碼器模塊，DP通信模塊和變頻器操作麵板的[BOP]，中下部有兩(liang) 個(ge) DIP開關(guan) ，是選擇模擬量輸入通道的信號類型，OFF是電壓給定，ON是電流給定，缺省值是電壓給定。 其它三排接線端子是接控製線和通信線的，見下圖。

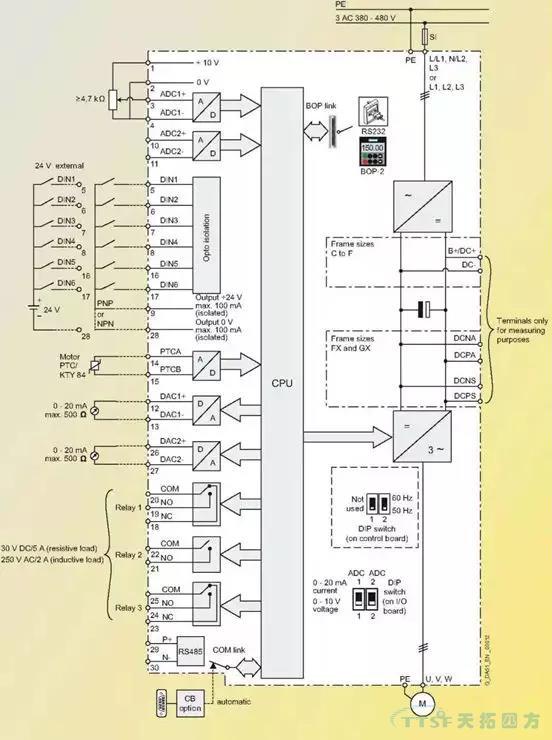

上圖的左麵是I/O板所有的端子接線圖。

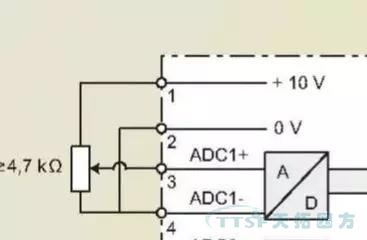

端子1  模擬量通道控製的給定電源10V。
端子3  變頻器端子控製的頻率給定信號值。
端子2和4  模擬量通道給定的電源的0V。
在端子排控製模式下，[P700=2  P1000=2]改變端子3的電壓就改變了變頻器控製的電機的工作頻率，也就改變了電機的轉速。端子3的電壓變化可在參數R755中看到，如果端子3的電壓有變化，而R755中的值沒變化，就要考慮更換維修I/O板了。

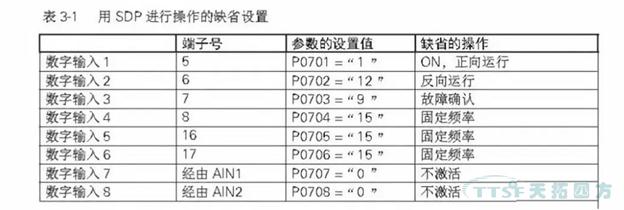

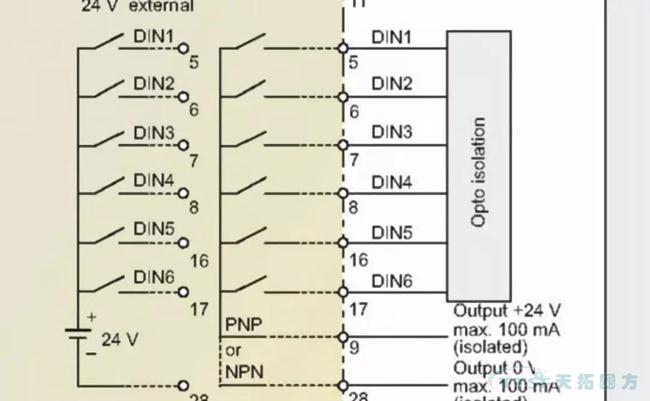

MM4係列變頻器給用戶提供了6個(ge) 開關(guan) 量輸入信號點，它們(men) 的公共線是端子9，它們(men) 的缺省值見下表。

這些端口的好壞判斷可在參數R54和R55中診斷，R54和R55的內(nei) 容是變頻器第一個(ge) 控製字和第二個(ge) 控製字的狀態，在這裏可以看到各個(ge) 開關(guan) 量通斷時的狀態，從(cong) 而判斷哪個(ge) 開關(guan) 量沒有響應，見下圖。

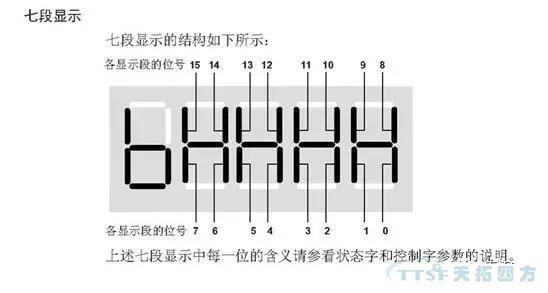

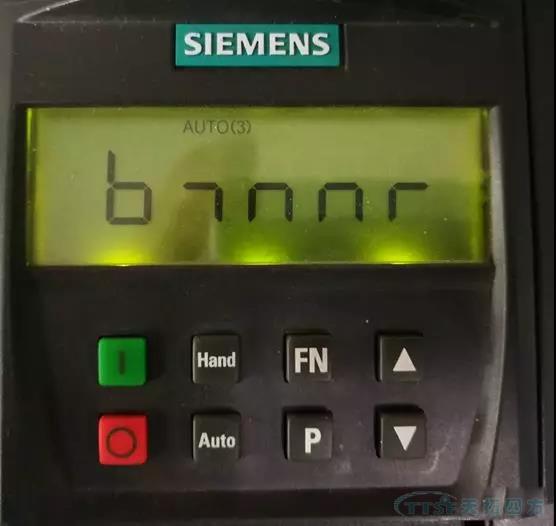

上麵右側(ce) 的那個(ge) 空缺位就是控製字1的0位狀態，也就是數字輸入1，I/O板端子的5，這是該端子沒激活24V時的狀態。

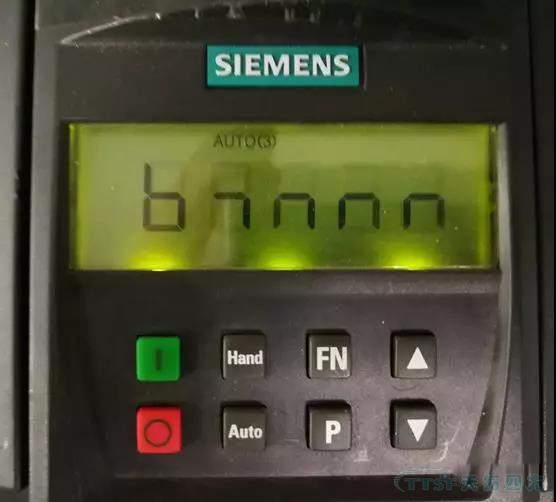

上麵這張照片是數字輸入1激活24V時的狀態。
從(cong) 西門子變頻器提供的隻讀參數，就可以判斷每個(ge) 數字輸入端口的狀態，如果端口已經激活24V，但在隻讀參數中讀不到變化，那就要更換I/O板了。
模擬量輸入和開關(guan) 量輸入基本都介紹過了，那麽(me) 還有模擬量輸出端子和485通信端口如何診斷呢，我們(men) 留給下一期。下一期將介紹如何測試I/O板的485通信口和模擬量輸出口。
