隨著產(chan) 品三維設計的普及和軟件功能的完善，各大製造業(ye) 企業(ye) 在設計、工藝、製造各環節也產(chan) 生了基於(yu) MBD的迫切需求。為(wei) 幫助大家更好的認識MBD，天拓四方連續多周為(wei) 大家連分享關(guan) 於(yu) MBD相關(guan) 文章，前兩(liang) 周我們(men) 聊了“基於(yu) MBD的產(chan) 品模型定義(yi) ”和“MBD為(wei) 傳(chuan) 統企業(ye) 帶來的新機遇”，本期我們(men) 將繼續深入了解MBD的規範及標準建設。
天拓四方作為(wei) 國內(nei) 領先的智能製造整體(ti) 解決(jue) 方案服務供應商及智能製造領域的高新技術企業(ye) ，致力於(yu) 成為(wei) 一流的、能為(wei) 工業(ye) 企業(ye) 和政府提供自動化、數字化、智能化產(chan) 品及整體(ti) 解決(jue) 方案和平台。公司能為(wei) 廣大工業(ye) 企業(ye) 、政府提供自動化控製、電氣傳(chuan) 動及智能製造主營業(ye) 務解決(jue) 方案，並提供集係統集成、數字化工廠項目實施、智能製造創新中心及孵化器建設和智能製造集群整體(ti) 解決(jue) 方案。同時，公司銷售西門子工業(ye) 軟、硬件產(chan) 品，形成了集銷售、維修、服務及OEM客戶和生產(chan) 流程型客戶解決(jue) 方案為(wei) 一體(ti) 的綜合性業(ye) 務和服務。
由於(yu) 三維環境下是立體(ti) 的，角度、位置的表示更為(wei) 豐(feng) 富，實體(ti) 與(yu) 實體(ti) 的關(guan) 聯表示更為(wei) 直觀和複雜，MBD要求對修訂、注釋、部件表、測試要求、材料說明、工藝等等非幾何信息進行更詳盡的描述、更嚴(yan) 格的控製和自動處理，而已有標準無法滿足，需要研究製訂新的標準規範。
自20世紀90年代起，德、美、日、英、法等國已開始相關(guan) 標準的研究，並頒布了一批標準。其中美國的有ASME Y14.41-2003；德國的有DIN 32869-1998、DIN 32869-2-2002、DIN 32869-3-2002；日本的有JIS B3402-2000、JIS B3401-1993、JIS X0024-1998；英國的有BS DD 194-1990、KIT 26-2000；法國的有NF C03-257-1999。國際標準化組織第十技術委員會(hui) 製定了ISO/DIS 16792數字化產(chan) 品定義(yi) 數據準則。我國參照ISO/DIS 16792標準，結合國內(nei) 製造業(ye) 的現狀製定了GB/T 24734-2009標準。該標準明確了產(chan) 品定義(yi) 數據集所應包含的內(nei) 容、規範了對設計模型的要求、定義(yi) 了尺寸公差表示規則，規定了基準應用方麵的要求。企業(ye) 在實際應用過程中，還需針對所屬行業(ye) 特點，在GB/T 24734-2009基礎上製訂符合自身要求的MBD標準與(yu) 應用規範。
MBD應用標準是實現產(chan) 品數據集成、交換、共享的前提和基礎，是規範和指導MBD應用有序開展的技術依據，是打通數字化設計、工藝、製造的技術保障，是項目成果固化和推廣的橋梁。建立符合要求的MBD的標準化體(ti) 係，以提高設計、工藝、分析驗證以及製造當中使用三維模型的正確性，建立起滿足要求的三維數字化樣機，並進行三維數字化裝配，為(wei) 後續的應用打下良好的基礎。
在數字化產(chan) 品定義(yi) 方麵已有GB/T 24734《技術產(chan) 品文件 數字化產(chan) 品定義(yi) 數據通則》等指導性標準，但是在企業(ye) 三維工程化的應用過程中，必須根據軟件類型和企業(ye) 流程製定相關(guan) 企標完善產(chan) 品基於(yu) 三維的應用標準。
在MBD體(ti) 係中，數據集以三維模型為(wei) 核心，集成了完整的產(chan) 品數字化定義(yi) 信息，它包含設計、工藝、製造、檢驗等各部門的信息，在數據管理係統和研製管理體(ti) 係的控製下，參與(yu) 研製的人員共同在一個(ge) 未完成的產(chan) 品模型上協同工作，如何保證設計效率及產(chan) 品質量？因此需對設計、工藝、仿真、工裝、製造、檢測以及協同各個(ge) 環節製定MBD標準規範。
MBD標準與(yu) 規範體(ti) 係是MBD平台的基礎，是實現三維數字化產(chan) 品定義(yi) 的前提，是形成三維數字化製造技術體(ti) 係的有力保障。它的建立將確保數據的規範創建以及數據能在下遊有效的使用，上遊數據修改也將快速地影響到下遊的數據改變。
圖 1 三維工程化標準體(ti) 係結構
1) 基於(yu) MBD產(chan) 品設計標準
產(chan) 品設計標準主要針對產(chan) 品設計模型、數字樣機、屬性、三維標注，根據設計軟件係統的特點進行標準規範的製定。
圖 2 MBD設計標準
以下為(wei) 《基於(yu) NX三維標注規範》示例說明：

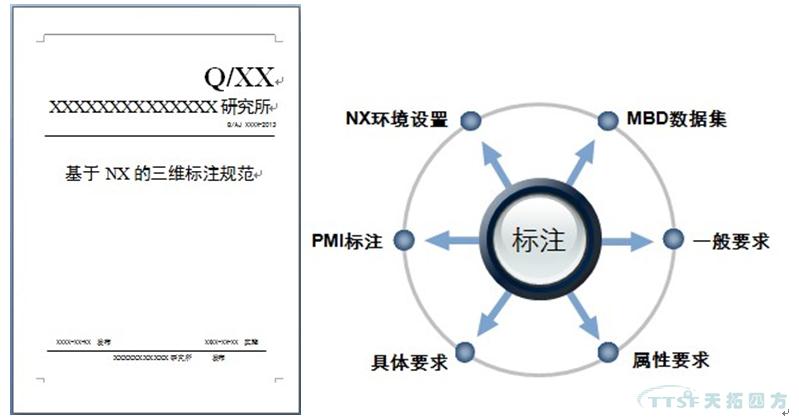

圖 3 MBD三維標注規範
MBD模型應包含設計模型、標注、屬性等信息，提供完整的產(chan) 品定義(yi) ，作為(wei) 產(chan) 品製造和檢驗的依據，其組成如下所示。
圖 4模型內(nei) 容組成
MBD模型三維標注要求：
模型三維標注信息的布置、組織與(yu) 顯示應符合以下規定：
a)所有標注信息應在NX PMI模塊建立；
b)標注信息以視圖方式和組進行分類和組織；
c)標注信息應注在相應的標注平麵上(視圖平麵)標注信息應在視圖、剖視圖基礎上產(chan) 生；
d)標注信息應盡可能分類標注，視圖的設計應考慮轉二維圖的需要；
e)標注信息在非默認視圖中標注；
f)標注信息應盡可能以較少視圖進行表達；
g)模型視圖應以適合窗口顯示的方式進行保存與(yu) 提交；
h)如需通過不同角度與(yu) 縮放倍率顯示模型視圖，應通過“Cameras”方式生成攝像視圖；
i)更終提交的模型中，應保留模板文件中預設置的視圖和組；
j)輔助幾何優(you) 先使用PM工模塊的“補充幾何體(ti) ”命令生成。
標注信息的組織：
通過視圖與(yu) 組兩(liang) 種方式交互共同表達信息。視圖樹定義(yi) 如下圖所示：
圖 5 視圖樹定義(yi)
所有視圖均應具有標識。NX模板文件中包含4個(ge) 預定義(yi) 模型視圖和8個(ge) 係統默認模型視圖，用戶可根據需要添加相應視圖。
2) 基於(yu) MBD的產(chan) 品工藝標準
主要針對設計模型與(yu) 工藝模型之間、工藝BOM組織、設備資源的組織與(yu) 調用、工藝審查、工藝設計、工藝更改、工藝流程審批等標準規範的製定。針對裝配工藝，則有裝配工位、裝配流程、三維工藝指令設計標準規範等。

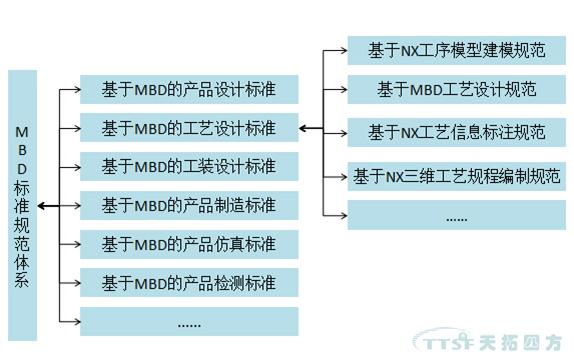

圖 6 MBD工藝設計標準
3) 基於(yu) MBD的工裝設計標準：
主要針對：工裝設計、工藝審查、工裝製造、工裝組合等標準規範的製定。
