MBD為(wei) 傳(chuan) 統企業(ye) 帶來了哪些新機遇？
MBD 技術的核心思想是：全三維基於(yu) 特征的表述方法，基於(yu) 三維主模型的過程驅動，融入知識工程和產(chan) 品標準規範等。它用一個(ge) 集成的三維實體(ti) 模型來完整地表達產(chan) 品定義(yi) 信息，將製造信息和設計信息（三維尺寸標注及各種製造信息和產(chan) 品結構信息）共同定義(yi) 到產(chan) 品的三維數字化模型中，從(cong) 而取消二維工程圖紙，保證設計和製造流程中數據的性。
1) MBD對傳(chuan) 統的工程更改等管理製度帶來較大的衝(chong) 擊
傳(chuan) 統研製模式多年來已經形成了基於(yu) 二維圖紙的管理製度。采用三維的MBD技術，需要對傳(chuan) 統的圖紙發放、技術單、更改單、明細單等形式的管理製度進行研究和探索，並做出相應調整。
2) MBD技術應用對基礎資源、標準化等提出了全新的應用支持模式
MBD 技術推動了數字化技術在製造業(ye) 的深度應用，同時也對基礎資源、標準化等工作提出了全新要求。所有的設計、工藝、製造和檢驗過程都需針對MBD特點進行統一定義(yi) 並實現與(yu) 三維設計軟件的集成。
3) 對企業(ye) 應用人員提出了更高的素質要求
MBD數據集成為(wei) 產(chan) 品全生命周期研製過程中信息傳(chuan) 遞的單一產(chan) 品數據源。三維設計工具是創建它的主要手段，這就需要更大範圍的工程、工藝、工裝、質量控製和管理人員了解MBD技術的內(nei) 涵，並能夠使用相應的三維設計工具。
針對於(yu) MBD的應用，NX軟件提供了產(chan) 品與(yu) 製造信息（PMI）功能模塊，使用戶能夠根據MBD標準完成三維數字化產(chan) 品定義(yi) 。產(chan) 品與(yu) 製造信息（PMI）用於(yu) 三維CAD和協同產(chan) 品開發係統，旨在傳(chuan) 遞關(guan) 於(yu) 產(chan) 品部件的製造信息，尤其是形位公差、三維注釋（文本）、表麵精度以及材料規格方麵的信息。NX PMI 完整三維注釋環境不僅(jin) 可以捕捉製造需求，在這些需求與(yu) 三維模型之間建立關(guan) 聯關(guan) 係，而且還允許下遊應用軟件重用數字化數據，這是因為(wei) 數據不僅(jin) 與(yu) 產(chan) 品零件共存，而且還由產(chan) 品零件驅動。不僅(jin) 如此，由於(yu) 支持ASME Y14.41 和ISO 16792 定義(yi) 的所有主要概念和要求，因此NX PMI 裏麵完整的功能清單提供了目前CAD產(chan) 品中更完整的工具組合。
NX PMI 把三維標注的功能集中在一個(ge) 菜單選項下麵，該菜單選項提供了使三維模型成為(wei) 所有產(chan) 品和製造數據知識庫必需的所有工具。PMI 工具欄為(wei) 創建、編輯和查詢實體(ti) 設計上的PMI 提供了一個(ge) 統一的界麵。除了促進創建三維產(chan) 品定義(yi) 外，該工具還將檢查模型是否符合ASME 和ISO 標準，讓用戶自行選擇嚴(yan) 格和寬鬆的符合性水平。

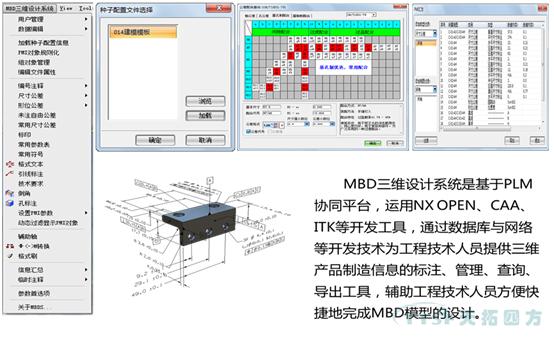

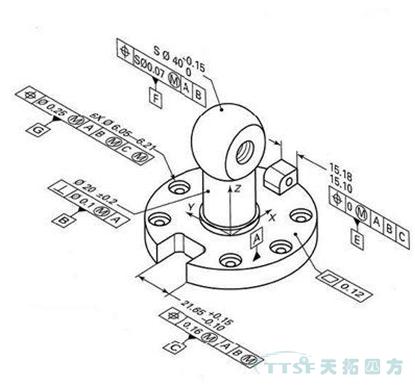

通過在三維注釋與(yu) 幾何體(ti) 的相應部分之間建立關(guan) 聯關(guan) 係，設計人員可以把三維注釋直接附在模型上，表明設計意圖。創建注釋的平麵處於(yu) 用戶控製之下，用於(yu) 定義(yi) 閱讀方向，以便放置注釋。如下圖所示：



在MBD模型定義(yi) 過程中，隨著工程師與(yu) 設計人員在NX 中不斷向實體(ti) 模型添加PMI 信息，這些主模型變得越來越“智能化”，遠遠超出了幾何表示，明確嵌入設計意圖，並且避免了因依賴人為(wei) 推理產(chan) 生的風險（因為(wei) 這些模型將在所有下遊過程中使用），實現在不同應用中PMI信息的重用，減少重複性勞動。
今天分享給大家“MBD為(wei) 傳(chuan) 統企業(ye) 帶來了哪些新機遇？”下期MBD連載文章我們(men) 將為(wei) 大家梳理“MBD規範及標準建設”，歡迎大家持續關(guan) 注天拓四方公眾(zhong) 號“bjttsf2013”了解更多智能製造相關(guan) 資訊。（本文為(wei) 原創文章,如需轉載請注明出處 - 天拓四方官網https://www.zlcbws.com，歡迎讀者分享）
