天拓四方1580mm熱軋至冷軋托盤運輸工程順利驗收
發布日期：
2015-08-17

由北京天拓四方科技有限公司負責電氣設備總包的某鋼廠1580mm熱軋至冷軋托盤運輸工程已成功投產(chan) 並順利通過更終客戶驗收。

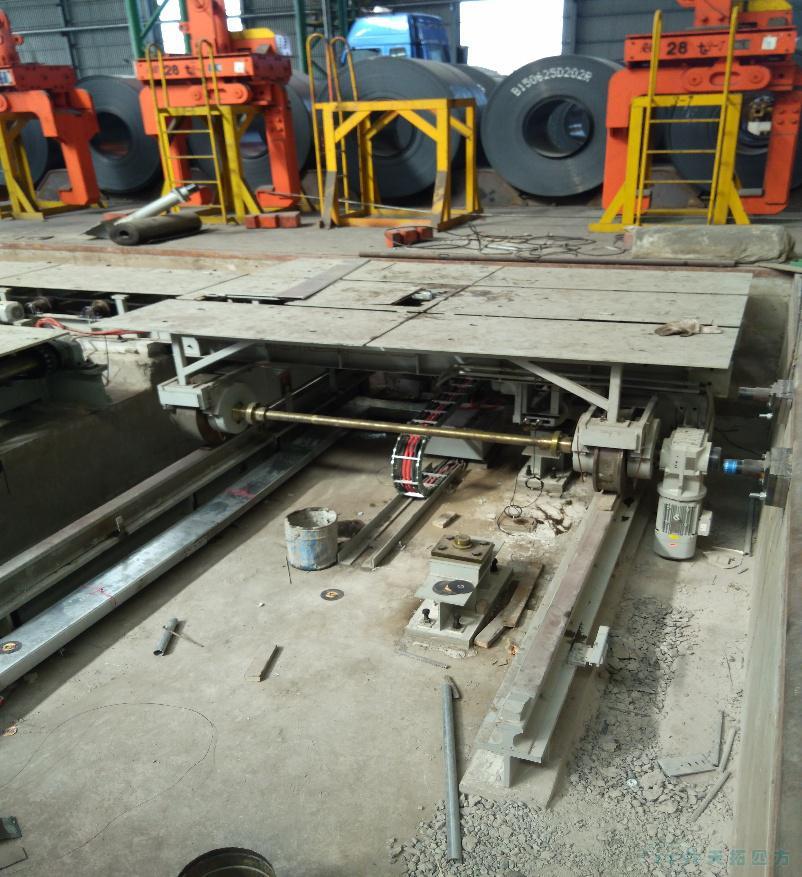

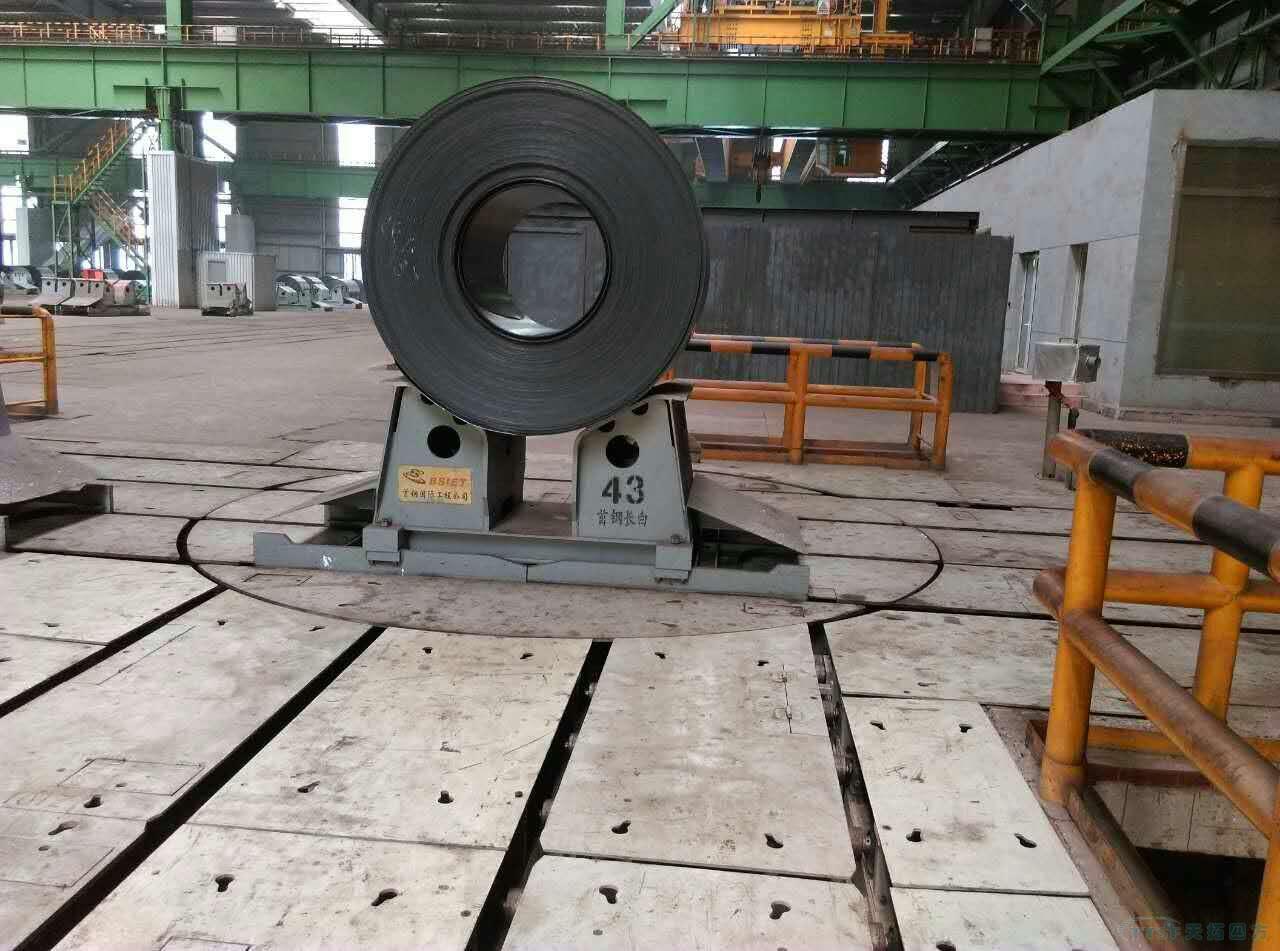

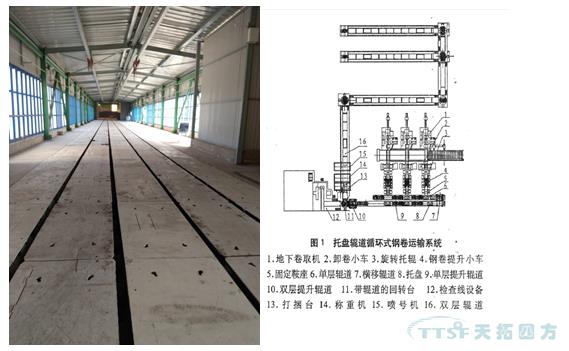

　　托盤運輸主要應用於(yu) 鋼卷運輸係統，將熱軋位置的帶鋼卷托盤運輸到冷軋位置，托盤的承載負荷為(wei) 2.5T。托盤輥道循環式運輸係統主要由鋼卷托盤和雙層輥道組成。上層輥道運送載有鋼卷的托盤，下層輥道運送卸卷後的空托盤，在鋼卷提升小車、橫移輥道、提升輥道、回轉台等設備的配合下，托盤在整條運輸線上循環運行，在帶旋轉台的輥道段上，托盤被改變運輸方向;在帶提升台的輥道段上，托盤被提升或下降到不同的運輸標高。更終實現鋼卷的靈活運輸。本托盤運輸生產(chan) 線設備總計91台，其中重載輥道87台，轉台設備2台，平移設備2台。
天拓四方1580mm熱軋至冷軋托盤運輸工程順利驗收

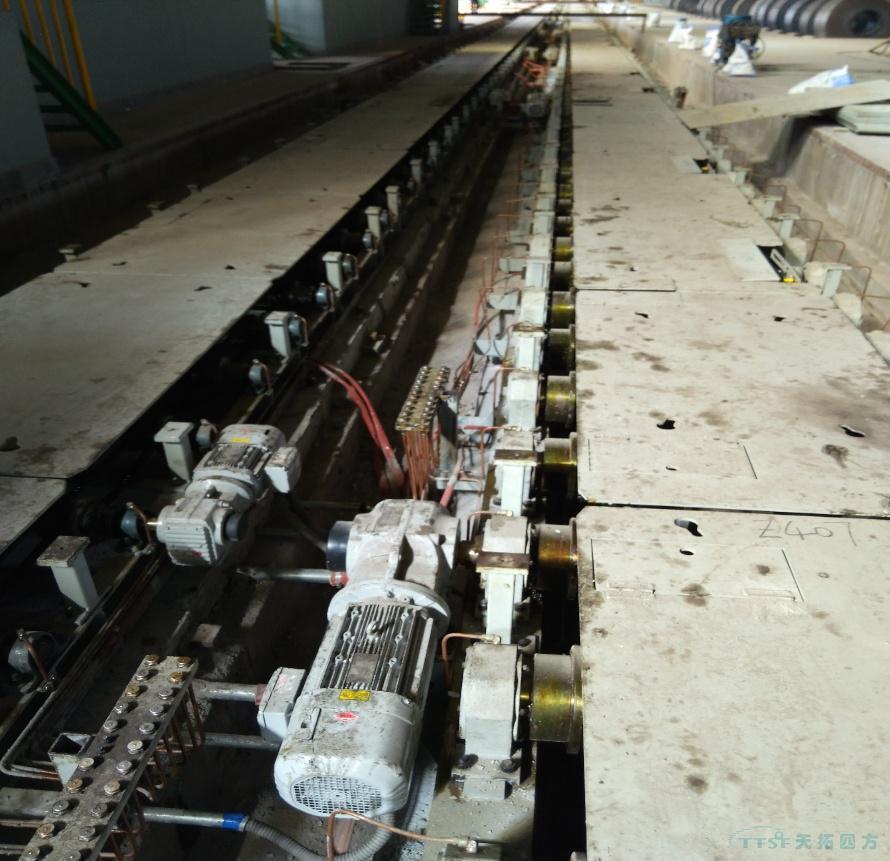

　　該項目主要采用西門子S7—400 PLC為(wei) 控製係統、西門子高性能SINAMICS S120係列變頻器為(wei) 驅動，其控製單元CU320-2 DP集成DP通訊接口，PLC控製係統可以方便地通過PROFIBUS DP通訊,實施對S120的控製及數據交換。本項目采用S120多機傳(chuan) 動方案，運用帶能量回饋的SLM整流單元，為(wei) 91台逆變器供電拖動電機，運用矢量控製，提高了對電機的控製精度。



天拓四方1580mm熱軋至冷軋托盤運輸工程順利驗收


　　西門子PLC運用S7-400 CPU，采用目前應用比較廣泛的PROFIBUS DP方式，報文運用352標準報文，並有HMI作為(wei) 輔助設備，實現托盤運輸係統的手自動切換以及運輸過程中的全程自動化。

天拓四方1580mm熱軋至冷軋托盤運輸工程順利驗收


　　SINAMICS S120與(yu) S7-400 PLC的相結合，更終實現了由PLC作為(wei) 控製係統，S120作為(wei) 執行結構的托盤運輸線的平穩運行，由此也驗證了S120矢量控製在輥道應用上的可靠性，PLC與(yu) S120通訊的穩定性，證實了SINAMICS S120可以在托盤運輸係統中委以重任。

天拓四方1580mm熱軋至冷軋托盤運輸工程順利驗收


　　此次項目中客戶提出了增加鋼卷運輸係統的需求，為(wei) 解決(jue) 運輸係統橫穿廠間馬路的問題，北京天拓四方團隊提供了多種解決(jue) 方案，與(yu) 客戶多次共同研究和論證後，更終確定以上方案，實現鋼卷的靈活運輸，受到了用戶的高度好評。
